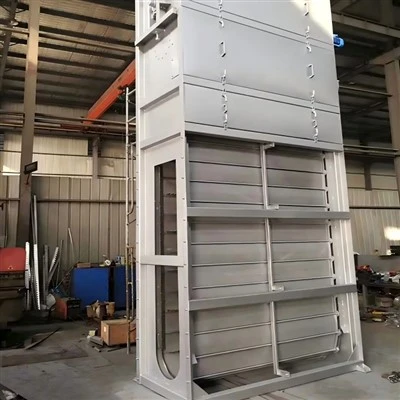

Layar Bar Pekerjaan Kepala

1 Struktur utama dan prinsip kerja





Layar bilah pekerjaan utamaterdiri dari rakitan rangka, rantai traksi, sistem transmisi, rakitan penggaruk gigi A, rakitan penggaruk gigi B, rakitan roda pemandu bawah air, sekat bantu bawah air, rakitan kaki bawah, dan komponen lainnya.

Struktur dan Perakitan:Bodi layar bilah headworks merupakan struktur integral. Itu dirakit dan diuji pada platform khusus di pabrik. Setelah beberapa jam operasi-uji coba mesin kosong, mesin tersebut dapat dikirim untuk memastikan kualitas perakitan dan menyederhanakan-pemasangan di lokasi secara signifikan.

Rel Panduan dan Rangka:Penampang-rel pemandu di kedua sisi layar berbentuk persegi panjang, mencegah intrusi sisa layar yang memengaruhi pengoperasian mekanisme pembersihan. Rangkanya dilas dari baja karbon dengan dimensi yang sesuai untuk membentuk struktur pendukung yang kaku.

Kekuatan dan Daya Tahan:Rangkanya dapat menahan gaya besar dan tekanan air yang dihasilkan selama pembersihan layar. Ukuran seluruh komponen struktural dan fungsional dirancang untuk mencegah deformasi dan getaran yang dapat mengganggu pembersihan. Semua bantalan, rantai, dan batang dilumasi dan dilindungi dengan benar untuk memperpanjang masa pakai.

Pemasangan dan Koneksi:Penyangga pemasangan dipasang di kedua sisi platform rangka dan dihubungkan ke pelat baja tertanam pada pondasi menggunakan pelat penghubung. Ujung atas pelat penghubung dibaut ke rangka, sedangkan ujung bawah dilas ke pelat baja tertanam di lokasi setelah mengatur jarak antara sisi rangka dan lubang kisi-kisi agar sama. Saat kisi-kisi diangkat, baut antara pelat penghubung dan rangka dapat dilepas begitu saja.

Desain, pembuatan, dan pemasangan mesin pembersih layar limbah semuanya dilakukan sesuai dengan standar yang relevan. Ia dapat menahan beban benturan dari benda besar yang mengapung di dalam air, beban mekanis selama pengoperasian gigi penggaruk, dan tekanan air akibat perbedaan ketinggian air sebelum dan sesudah saringan, tanpa deformasi atau kerusakan.

Panel dinding di kedua sisi rangka mesin pembersih layar putar dilas dari beberapa baja saluran. Batang kisi dan-pelat penahan terak dipasang pada baja saluran tengah kisi. Rangka kisi membentuk struktur integral dengan kekuatan dan kekakuan tinggi. Ketinggian air yang dirancang di depan jaringan listrik lebih besar dari 0,8 meter. Rangkanya terbuat dari baja karbon untuk memberikan ketahanan terhadap korosi.

Batang kisi terbuat dari baja tahan karat 304 datar, memastikan kelurusan tinggi dan tidak ada tepi tajam pada-permukaan yang menghadap air. Desain ini memungkinkan akumulasi puing-puing pada palang kisi-kisi dapat dengan mudah dihilangkan.

Terdapat celah antara kedua sisi rangka dan sumur kisi, yang ditutup dengan pelat karet di kedua sisi untuk mencegah masuknya serpihan. Rangka disambung dengan pondasi menggunakan baja saluran terpasang. Ujung atas baja saluran dibaut ke rangka, sedangkan ujung bawah dilas ke pelat baja pondasi yang telah dikubur sebelumnya di lokasi setelah celah antara kedua sisi rangka dan sumur kisi disesuaikan agar sama. Jika nanti kisi-kisi perlu diangkat, baut antara baja saluran dan rangka bisa dilepas begitu saja.

Perlengkapannya mencakup kisi-kisi bantu yang dapat digerakkan di depan palang kisi-kisi utama. Jarak kisi-kisi tambahan sama dengan jarak kisi-kisi utama. Kotoran pada kisi-kisi tambahan diambil dengan gigi penggaruk yang panjang, sehingga secara efektif mencegah kotoran di saluran pembuangan lewat di bawah jeruji kisi-kisi dan mencegah penumpukan di bagian bawah.

Batang kisi-kisi terdiri dari batang baja datar paralel yang dipasang kuat pada rangka kisi-kisi. Batang-batang tersebut dimiringkan pada 75 derajat terhadap horizontal dan memanjang ke atas dari dasar bak, biasanya 300 mm lebih tinggi dari kedalaman air di depan kisi-kisi. Jarak antar jeruji adalah 15 mm. Sudut jeruji yang menghadap air-dibentuk melengkung untuk membentuk garis busur halus, sehingga puing-puing dapat dicegat dan dibuang dengan mudah sekaligus mencegah benda mengambang menempel ke bingkai. Palang kisi-kisi tersusun rata, sejajar, dan membentuk permukaan penyaringan datar. Untuk mencegah serpihan jatuh ke saluran hilir, penyekat terak baja tahan karat dipasang di area tanpa air di atas jeruji dan dipasang dengan aman ke rangka.

Penghilang kotoran kisi menggunakan rantai traksi tertutup untuk mencegah masuknya kotoran dan menyumbat rantai. Rantai traksi terdiri dari pelat rantai, pin, dan roller, dipandu oleh rel pada rangka. Rol menggelinding di sepanjang rel pemandu, dan sproket atas tahan aus- dan korosi-. Penyekat sproket yang lebih rendah memastikan rantai tidak terjerat sehingga terhindar dari kemacetan.

Mekanisme transmisi dipasang di bagian atas rangka dan menggunakan motor reduksi dengan penggerak rantai-sproket. Perangkat penyetel sekrup di kedua sisi rangka menyetel ketegangan rantai. Kotak reduksi motor menyalurkan tenaga ke dua sproket melalui poros transmisi, roda gigi kecil, dan roda gigi besar pada poros sproket. Perangkat-pengurang motor memberikan efisiensi transmisi yang tinggi, kebisingan yang rendah, masa pakai yang lama, dan pengoperasian yang stabil. Daya pengenal motor 10% lebih tinggi dari konsumsi daya aktual mesin layar.

Perangkat proteksi beban berlebih mekanis (pin geser) dipasang pada poros keluaran peredam. Jika torsi intersepsi melebihi torsi pengenal peredam, pin geser akan langsung patah untuk mencegah kerusakan.

Perangkat penggerak penghilang kotoran layar putar terletak di bagian atas bingkai layar dan terutama terbuat dari baja tahan karat. Penggeraknya menggunakan motor listrik, dengan peredam dan penggerak rantai primer, memastikan efisiensi tinggi, kebisingan rendah, dan pengoperasian yang stabil. Poros penggerak dirancang dengan kekuatan dan kekakuan yang cukup untuk menahan momen lentur dan torsi. Penutup pelindung disediakan pada perangkat peredam dan transmisi rantai untuk pemeliharaan dan inspeksi. Perangkat penggerak juga mencakup mekanisme pengencangan rantai, mekanisme perlindungan beban berlebih mekanis, dan perangkat perlindungan beban berlebih listrik.

Gigi penggaruk penghapus kotoran terbuat dari pelat baja tahan karat dengan gigi miring di kedua sisinya. Mereka dimasukkan di antara jeruji jeruji, dengan kedalaman yang sama dengan lebar penuh jeruji. Penggaruk dihubungkan ke perangkat transmisi rantai dan tersedia dalam dua bentuk: penggaruk panjang untuk puing-puing dalam jumlah besar dan penggaruk pendek untuk seluruh lebar saluran. Penggaruk disusun secara merata dan dijalankan dengan mulus, secara akurat memasuki celah antar jeruji tanpa bergesekan. Alat ini dapat menghilangkan kotoran yang lebih besar seperti rumput, pohon, film plastik, dan tas anyaman, sehingga mencapai tingkat pembuangan lebih dari 95%.

Layar bawah air yang dapat digerakkan (layar tambahan) dipasang di bagian bawah mesin pembersih baja tahan karat untuk mencegah masuknya kotoran bagian bawah. Ketika penggaruk layar lewat, layar tambahan didorong untuk berputar, sehingga penggaruk dapat bergerak dengan lancar dan menghilangkan kotoran. Setelah penggaruk lewat, layar bawah air jatuh bebas karena gravitasi. Pelat penyerap guncangan-karet dipasang untuk mengurangi benturan pada badan layar.

Semua bantalan bawah air dapat melumasi-sendiri, tidak memerlukan pelumasan tambahan, sehingga menyederhanakan perawatan dan pengoperasian. Sprocket dan rantai bawah air dilengkapi dengan perangkat perlindungan anti-pemblokiran untuk memfasilitasi-pembersihan dan pembongkaran mandiri.

Mesin ini memiliki perangkat perlindungan kelebihan beban listrik. Jika terjadi kegagalan atau kelebihan beban, maka secara otomatis akan berhenti dan mengeluarkan alarm. Sistem ini sensitif dan dapat diandalkan.

Mesin pembersih dirancang untuk penggunaan di luar ruangan. Semua komponen (rangka, poros penggerak, palang kasa, penyekat kotoran, rantai traksi, poros penggaruk, pengencang, gigi penggaruk, dll.) terbuat dari baja tahan karat, sehingga memastikan-pengoperasian jangka panjang dalam kondisi yang sulit.

Mesin pembersih dapat beroperasi terus menerus, aman, dan stabil, tanpa getaran berbahaya dalam kondisi apapun. Ini beroperasi dengan kebisingan rendah, tidak mempengaruhi lingkungan sekitar, dengan tingkat kebisingan maksimum kurang dari 76 dB(A).

Peralatan ini menggunakan desain rotasi-pelat rantai, dengan permukaan lintasan-batang air-tetap. Saat limbah mengalir, puing-puing yang lebih besar dari celah saringan akan tertahan. Gigi penggaruk menembus celah antar jeruji. Saat rantai traksi berputar, gigi penggaruk mengangkat puing-puing yang terperangkap dari bawah ke atas menuju saluran keluar terak. Puing-puing tersebut jatuh secara gravitasi ke dalam tempat pembuangan, lalu dikumpulkan oleh konveyor atau truk sampah untuk diangkut atau diproses lebih lanjut.

Perangkat penggeraknya menggunakan kincir sikloidal atau motor reduksi gigi heliks dengan rantai transmisi atau penggerak, sehingga menghasilkan kebisingan yang rendah. Ini fitur struktur kompak dan operasi yang stabil.

Pelat gigi rake terbuat dari logam, dengan presisi tinggi dan tampilan menarik. Jarak antara dua pelat gigi penggaruk adalah 2,0–2,5 m, dan balok penyangga ditambahkan di tengahnya untuk menghilangkan serpihan yang lebih besar secara efektif. Rangka merupakan struktur integral dengan kekakuan tinggi, pemasangan mudah, dan kebutuhan perawatan harian minimal.

Peralatan ini mudah dioperasikan dan dapat dikontrol secara lokal atau jarak jauh.

Untuk mencegah kelebihan beban yang tidak disengaja, alat ini dilengkapi dengan pin geser mekanis dan perlindungan arus berlebih ganda, memastikan pengoperasian yang aman dan andal.

Sangat cocok untuk mencegat dan menghilangkan puing-puing yang mengambang di air hujan dari pengolahan limbah perkotaan, stasiun pompa limbah, stasiun pompa pengangkat pasokan air, dan ruang pompa saluran masuk air di pabrik pengolahan limbah.
